仿真電路模擬器(Droid Tesla)

詳情介紹

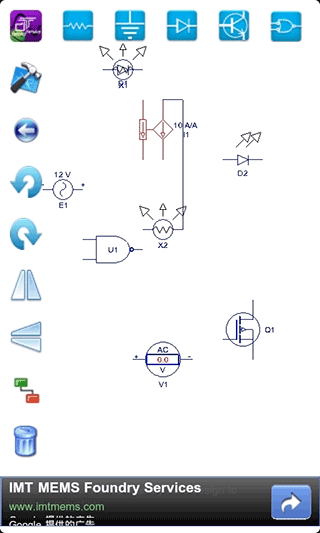

《仿真電路模擬器》是一款十分優秀的手機仿真電路接線模擬軟件。這款軟件有強大的電路模擬配套，用戶可以在這里學習到很多關于電路方面的知識。在這里用戶可以進行電路方面的實際操作，通過創建一個電路模擬現場來實現現實中的某些電路的連接。

仿真電路模擬器軟件特色

1、添加新元素-文本標簽。它位于電阻器。

2、元件標簽可以移動，旋轉，改變文字大小、顏色。

3、你現在可以在芯片中設計芯片，在芯片中的芯片中設計芯片，也就是多分層設計!

4、SPICE引擎已提速400%!RSHUNT默認是打開的。

5、在工作區設置里選擇隱藏網格，如果縮放低于某個值時，網格將被隱藏，默認值是50%。

仿真電路模擬器軟件亮點

1、對于電抗元件(電容器和電感器)，droidtesla使用數值積分方法將電抗元件的狀態近似為時間的函數。提供梯形(稍后我將添加gear方法)積分方法來近似反應元件的狀態。盡管對于大多數電路，兩種方法都會提供幾乎相同的結果，但通常認為齒輪方法更穩定，但梯形方法更快更準確。

2、對于非線性組件，例如二極管和bjt，droidtesla引擎通過對答案進行初始猜測來搜索近似解，然后通過基于該猜測的連續計算改進解決方案。這稱為迭代過程。droidtesla仿真使用newton-raphson迭代算法來求解具有非線性i/v關系的電路。

3、使用基爾霍夫電流定律(kcl)求解基本電阻電路，其方式與電路課程中的學生大致相同，模擬器根據kcl系統地形成矩陣，然后繼續使用各種代數求解未知量高斯消元和稀疏矩陣技術等技術。

仿真電路模擬器軟件功能

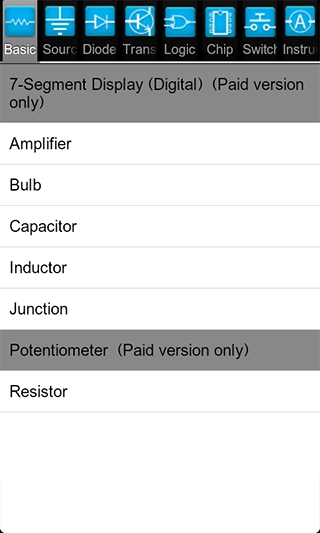

軟件可以模擬這些電路：

1、電阻;

2、電容;

3、電感;

4、電位器(僅在專業版中可用);

5、燈泡(僅在專業版);

6、理想運算放大器;

7、雙極型晶體管(NPN PNP);

8、MOSFET 的N溝道耗盡;

9、MOSFET 的N溝道增強;

10、MOSFET 的P溝道耗盡;

11、MOSFET 的P溝道增強;

12、PN二極管;

13、PN帶領二極管;

14、PN齊納二極管;

15、交流電流源;

16、直流電流源;

17、交流電壓源;

18直流電壓源(電池);

19、CCVS - 電流控制電壓源;

20、CCCS - 電流控制電流源;

21、VCVS - 電壓控制電壓源;

22、VCCS - 電壓控制電流源;

23、方波電壓源(僅在專業版);

24、三角波電壓源(僅在專業版);

25、交流電流表;

26、直流電流表;

27、交流電壓表;

28、直流電壓表;

29、兩個channe示波器(僅在專業版);

30、SPST 開關(僅在專業版);

31、SPDT 開關(僅在專業版);

32、電壓控制開關(僅在專業版);

33、電流控制開關(僅在專業版);

34、AND(僅在專業版);

35、NAND(僅在專業版);

36、OR(僅在專業版);

37、NOR(僅在專業版);

38、XOT(僅在專業版);

39、XOR(僅在專業版);

40、XNOR(只在專業版);

41、JK觸發器(只在專業版);

42、7段顯示(僅在專業版);

43、集成電路555(僅在專業版)。

仿真電路模擬器軟件說明

1、雖然對于大多數電路來說，兩種方法都將提供幾乎相同的結果

2、通常認為Gear方法更穩定，但梯形法更快更準確。

3、對于諸如二極管和BJT的非線性組件，DroidTesla引擎通過在答案中進行初步猜測來搜索近似解

4、然后通過建立在這個猜測上的連續計算來改進解決方案。
